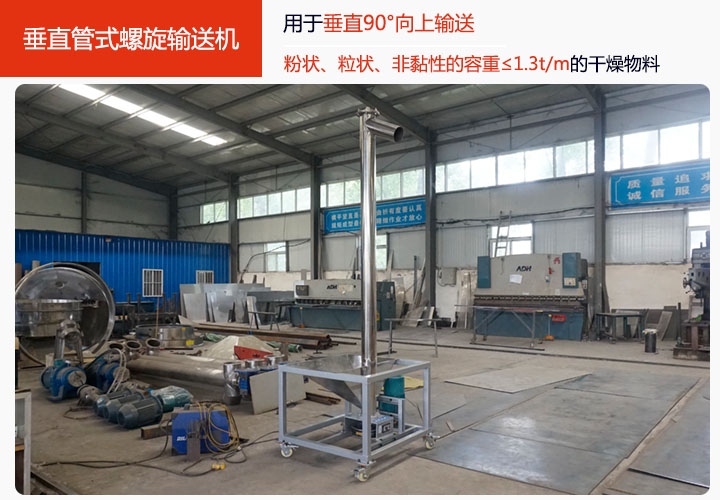

垂直管式螺旋輸送機介紹

垂直管式螺旋輸送機適合垂直90°向上輸送物料，能輸送粉狀、粒狀、非黏性的容重≤1.3t/m的干燥物料。垂直管式螺旋輸送機的輸送過程依靠的是物料與機殼之間的摩擦力進行物料的輸送，進料口到出料口之間的距離從2.5米起到15米止，0.5米為一檔，用戶可根據需要選用，大漢垂直管式螺旋輸送機材質分為兩種：碳鋼與不銹鋼，碳鋼的比較適用于一般的物料的提升，不銹鋼材質的主要用于食品行業與化工行業的使用。

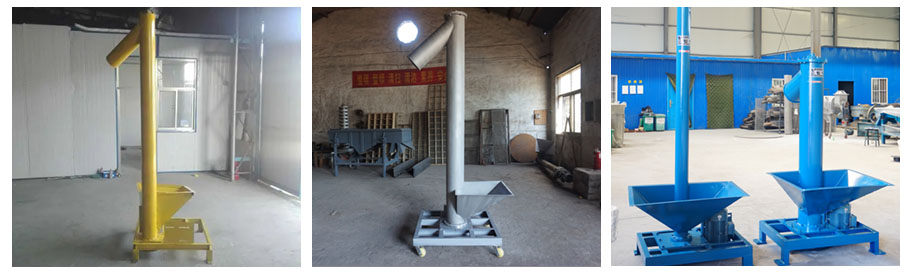

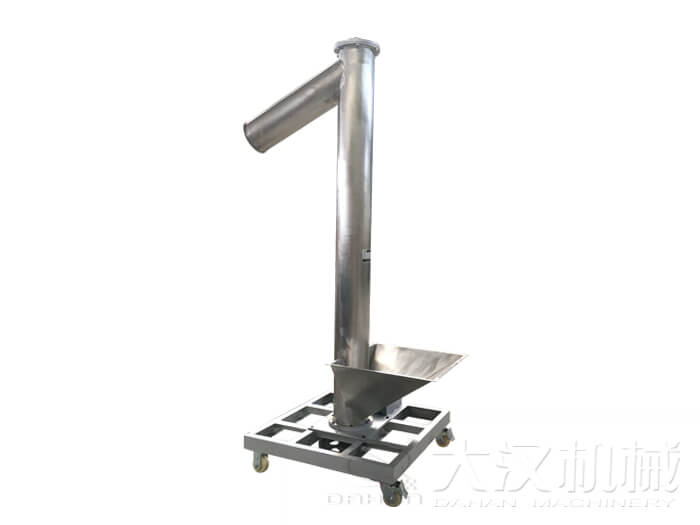

垂直管式螺旋輸送機圖片

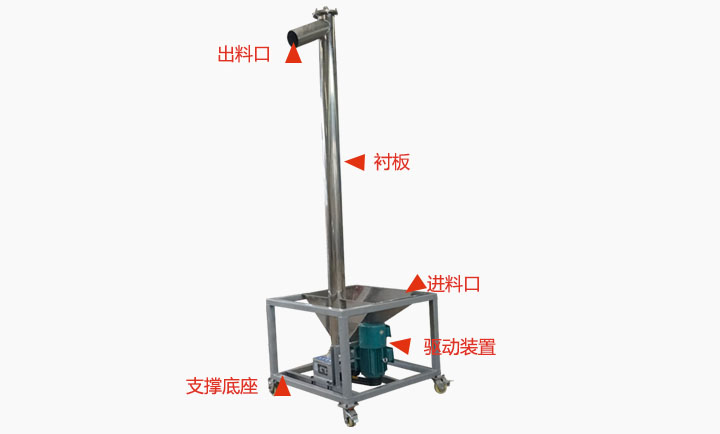

垂直管式螺旋輸送機結構

垂直管式螺旋輸送機主要有驅動裝置、垂直螺旋、外殼、底座、襯板以及進出料口等結構組成。

驅動裝置：采用上驅動形式。電機安裝在主機的頭部，動力經皮帶傳送到主軸上，從而帶動螺旋運轉。當電機功率小于或等于15Kw時，采用單驅動，當電機功率大于15Kw時，則采用雙驅動。

螺旋：螺旋葉片的面型根據輸送垂直螺旋輸送機物料的不同有實體面型、帶式面型、葉片面型等型式。

軸承：垂直螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

料槽：料槽材料有碳鋼和不銹鋼，但常用2～4mm厚的薄鋼板制成，橫斷面兩側壁垂直，底部為半圓形。

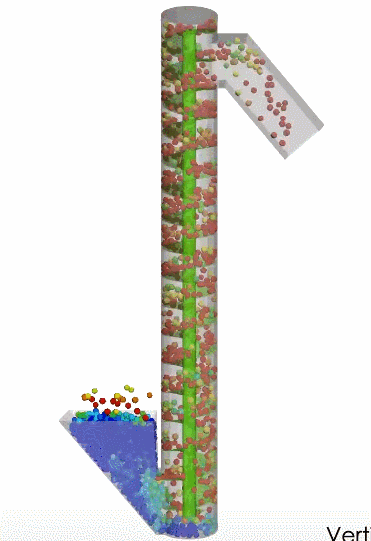

垂直管式螺旋輸送機原理

垂直管式螺旋輸送機利用旋轉的螺旋葉片將物料沿螺旋體位移方向向前推移，物料在輸送過程中受到旋轉的螺旋體的離心力，以及自身重力與機殼之間的摩擦力的作用，從而達到向上輸送的效果。

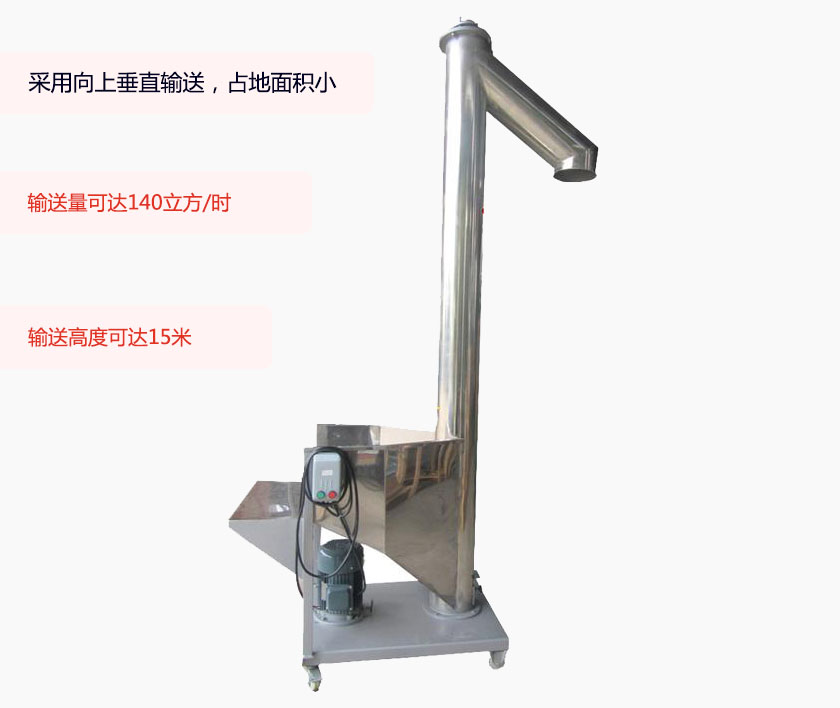

垂直管式螺旋輸送機特點

1、垂直向上輸送物料，占地面積小，提升高度可達15米。

2、運行方向?yàn)榇怪毕蛏?，滿足客戶輸送上下物料的需求，根據客戶的需求適當增加長度。

3、密封性能好，輸送物料時不會引起粉塵溢散，物料飛濺，減少對環境的污染。

4、出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

垂直管式螺旋輸送機參數
